Fixolite offre une large gamme d’accessoires, avec en particulier des joues et des embouts permettant un montage facile et rapide des volets (manuel ou moteur).
- Joues pour coffres tunnel
- Supports de volet
- Joues pour coffres demi-linteaux
- Joues pour coffres BSO
- Equerre de renfort pour sous-face
- Renfort menuiserie/linteau
- Kit étanchéité
- Guide manivelle
- Cornière d’étanchéité
- Equerres et ligatures
Joues pour coffres tunnel
Les joues latérales sont en PPT20 (Polypropylène renforcé à 20% de TALC.), matière très résistante, dans laquelle on peut visser directement les platines de fixation de la tête moteur ou de l’extrémité opposée.
Différents supports sont également disponibles pour faciliter le montage.
Nomenclature
La référence des joues est composée de sa taille, type de talon et type d’encoche de support :
5 tailles de joues
5 tailles de joues sont disponibles pour s’adapter aux différentes tailles de tunnel des coffres.
| Type | Coffres | Tunnel (mm) | Conditionnement |
|---|---|---|---|
| J-22 | 22H25 | 170 | 640 pièces |
| J-25 | 25H25 | 196 | 640 pièces |
| J-28 | 28H29 28H30 28S29 30S29 30S30 R28S29 R30S29 R30S30 | 222 / 230 | 784 pièces |
| J-30 | 30H30 31S30 R31S30 | 246 | 512 pièces |
| J-35 | 35H30 | 296 | 640 pièces |
Les joues J-28, les plus communes, possèdent une lèvre souple garantissant l’étanchéité au vent sans mettre de silicone, et des ergots guident les fils électriques.
Selon les types de joues, des variantes d’encoche de support ou de talons peuvent être combinées.
5 types de talons
95 mm avec cale amovible
Code : C95
Ce talon de 95 mm est le plus commun. La joue dispose de deux encoches pour insertion d’une cale permettant la fixation de la sous-face.
La cale est vendue séparément sous la référence ACC-CALE par sac de 1000 pièces.
95 mm avec cale fixe
Code : D95
Talon de 95 mm avec cale fixe. Ce talon, moins utilisé, rend l’accès au volet moins aisé pour la maintenance.
65 mm avec cale amovible
Code : C65
Semblable au talon C95 mais plus court de 30 mm, ce talon est plutôt destiné aux petits coffres de 25 cm (joues J-25).
La cale est vendue séparément sous la référence ACC-CALE par sac de 1000 pièces.
65 mm avec cale fixe
Code : D65
Ce talon est semblable au talon D95 mais plus court de 30 mm, ce talon est plutôt destiné aux petits coffres de 25 cm (joues J-25).
Verrou
Code : V95
Ce talon de 95mm possède un verrou coulissant, base d’appui de sous face sans utilisation de vis. Le verrou peut être glissé dans une des deux encoches. Il permet un verrouillage/déverrouillage aisé de la sous-face sans aucune vis.
4 types d’encoches
Dodécagone
Code : B
Cette encoche accueille toute une série de supports Fixolite dodécagone (à 12 faces) adaptés aux différents modèles des fabricants.
Normal
Code : N
Cette joue possède les trous nécessaires à la fixation de la plupart des platines et supports du marché.

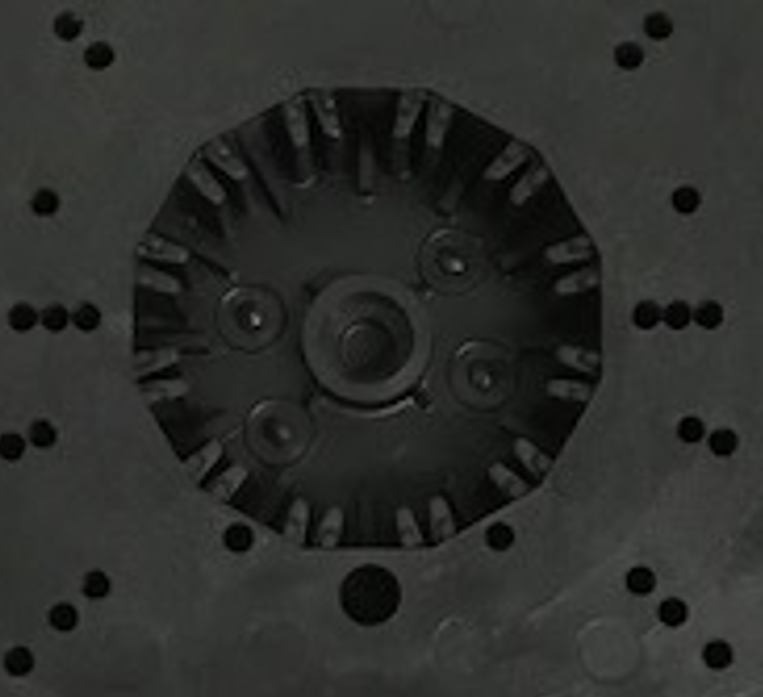

Zurfluh Feller
Code : ZF
L’encoche de cette joue est prévue pour accueillir les axes motorisés de Zurfluh Feller.
Profalux
Code : BPR
La joue possède 4 vis pour platine Profalux (150 mm x 100 mm) encastrées dans la joue.
Compatibilité : tailles, talon, encoches
Ce tableau reprend les combinaisons possibles des différentes options de tailles des joues avec les types de talons et d’encoches pour support.
| TALON | J-22 | J-25 | J-28 | J-30 | J-35 |
| C95 |  |  | | | |
| D95 | | | | | |
| C65 | | | | | |
| D95 | | | | | |
| V95 | | | | | |
| ENCOCHES | J-22 | J-25 | J-28 | J-30 | J-35 |
| B | | | | | |
| N | | | | | |
| ZF | | | | | |
| BPR | | | | | |
Quelques modèles de joues
J-28 D95 B
J-28 C95 B
J-28 V95 B
J-28 D95 B
J-28 C95 B
J-35 N
Supports pour joues
Fixolite produit toute une gamme de supports pour les joues de coffres tunnel.
Ces supports sont prévus pour les joues de type « B » disposant de l’encoche dodécagone (à 12 côtés).
Support Universel
Code : SUP-UNIV
Ce support permet de rendre tous types de joue compatibles pour les supports Fixolite dodécagone.
Conditionnement : 50 pièces
Support Normal
Code : SUP-N
Support Normal pour fixation par vis Parker. Transforme la joue “B” en joue “N”
Conditionnement : 100 pièces
Support Déporté
Code : SUP-DEPORT
Déporté 28 mm pour le déport d’un support dodécagone
Conditionnement : 100 pièces
Support SOMFY
Code : SUP-SOM
Support pour les moteurs tubulaires de marque SOMFY.
Conditionnement : 100 pièces
Support SIMU
Code : SUP-SIM
Support pour moteur de marque SIMU.
Aussi disponible pour moteur BECKER, TELCO, MOTUS, DEPRAT et JOLLY
Conditionnement : 100 pièces
Support ouvert
Code : SUP-CO-U
Support Côté Opposé à la manœuvre avec axe carré 16 mm ouvert pour recevoir l’axe du volet roulant. Ici avec la broche BR (vendue séparément par boîtes de 1000 pièces)
Conditionnement : 100 pièces
Support fermé
Code : SUP-CO-S
Support Côté Opposé à la manœuvre avec axe carré 16 mm fermé pour recevoir l’axe du volet roulant. Ici avec la broche BR (vendue séparément par boîtes de 1000 pièces)
Conditionnement : 100 pièces
Joues pour coffres demi-linteau
J-L20H30 C95
Conditionnement : 2×210 pièces (gauche + droite)
Vu que le volet est fixé à la menuiserie,
la joue pour coffre demi-linteau ne comporte pas de support.
La joue demi-linteau est munie d’un talon de type « C95 »
(95 mm avec encoche pour calle amovible – vendue séparément).
Joues pour BSO
J-BSO
Conditionnement : 60 pièces
La joue BSO est constituée d’un bloc de polystyrène.
Equerre de renfort pour sous-face
L’équerre de fixation de sous-face est recommandée pour les tableaux de 2,40 m et plus afin d’éviter le fléchissement de la sous-face. Placer une équerre tous les 1,20 m.
Un perçage pour 3 positions : transport, sous-face aluminium ou sous-face PVC.
- Référence : A-ESF4
- Conditionnement : 100 pièces
- Taille : 130 x 40 x 25 mm
Renfort menuiserie/linteau
RT2830
Le renfort RT2830 permet la tenue du coffre et de la menuiserie au linteau. Il est adapté aux coffres 28 et 30.
Conditionnement : 10 pièces
(vis M6 non fournies)
Liaison renfort/linteau
Ce renfort – de 1,2 kg en acier galvanisé 3 mm – dispose de deux pattes de scellement et est destiné à être scellé dans le linteau de béton.
| De (cm) | A (cm) | Qté |
|---|---|---|
| 160 | 200 | 1 |
| 200 | 300 | 2 |
| 300 | 360 | 3 |
Pour les coffres Haute Isolation (Hi) type 30, la patte de scellement est parfaitement centrée dans le chaînage de 200 mm.
Pour les coffres Haute Isolation (Hi) type 28, la patte de scellement est excentrée de 20 mm vers l’extérieur.
Liaison renfort/coffre
L’opération se fait par le transformateur en même temps que le montage des joues. Ensuite, le renfort est fixé au moyen d’un boulon (M8 x 50 mm) avec rondelle de 50 mm. Le coffre est creusé à l’angle pour insérer le renfort.
Liaison renfort/menuiserie
La patte de fixation, livrée sur chantier est fixée au renfort avec 2 vis métaux tête ronde M6 x 15 mm (non fournies).
La patte est ensuite vissée avec 2 vis à bois/PVC tête ronde M6 sur la traverse haute de la menuiserie.
Le réglage de l’équerre se fait à l’aide d’un trou oblong.
Kit étanchéité
Le kit étanchéité est composé du joint J8 et du tampon mousse TM1 (vendus séparément). Testé à 80 Pascals, il répond aux contraintes des maisons BBC (Bâtiment Basse Consommation).
Joint J8
Le joint en caoutchouc assure l’étanchéité entre le rail aluminium (ou PVC) et la menuiserie. Il permet de combler un espace entre 5 et 25 mm et est compatible avec les rails standards. Il s’insère dans l’encoche du rail dans le cas d’un BSO ou d’un volet avec enroulement extérieur.
Conditionnement : boîte de 50 m
Tampon TM1
Le tampon d’étanchéité est positionné dans le talon de la joue pour traiter les passages d’air en haut des tapées.
Conditionnement : boîte de 60
Guide manivelle
Guide Manivelle GM1
Taille 10 cm x 10 cm
Conditionnement : boîte de 100 pièces
Cornière d’étanchéité
| A-C40 | Cornière crantée en PVC de 40x30x2,7 mm. Paquet de 250 longueurs de 6 m. |
| A-C40+P | Cornière crantée en PVC de 40x30x2,7 mm. Posée dans le rail du coffre avant expédition. |
Equerres et ligatures
| A-EQ50 | Équerre en acier galvanisé de 50x20x20 mm pour fixation des coffres renforcés au dormant. Paquet de 500. |
| A-LIG | Ligature en acier galvanisé (30 cm, Ø 2,5 mm) pour fixation des coffres renforcés au chaînage du linteau. Paquet de 1000. |
| A-ELP | Équerres (50x20x20 mm, tous les 40 cm) et ligatures (30 cm, Ø 2,5 mm, 2 tous les 120 cm) posées dans le coffre avant expédition. |
