La gamme Hi FIXOLITE

La gamme Hi Fixolite répond aux normes les plus strictes en matière d’ITE (Isolation Thermique par l’Extérieur) avec une résistance thermique R allant jusque 11. Le bloc est conforme à la norme RE2020 et aux maisons passives et BEPOS.

Les blocs Hi sont référencés par leur épaisseur selon la nomenclature suivante :

La gamme Hi se compose de 10 blocs différents (tous basé sur le bloc B-CL25/17) faisant varier l’épaisseur de l’isolant polystyrène de 17 cm à 34 cm :

• 5 blocs avec un voile béton de 12 cm d’épaisseur
• 5 blocs avec un voile de 14 cm

Pour chacune des 5 largeurs, il existe des pièces d’angle adaptées (angle gauche ou droite – vu de l’extérieur comme sur le schéma ci-dessous). Ces pièces sont des blocs de polystyrène rainurés avec tenons et mortaises :

• B-HI35.AL et B-HI35.AR : 10 cm de large
• B-HI38.AL et B-HI38.AR : 12.5 cm de large
• B-HI40.AL et B-HI40.AR : 15 cm de large
• B-HI45.AL et B-HI45.AR : 20 cm de large
• B-HI50.AL et B-HI50.AR : 25 cm de large

Epaisseur du bloc	Voile béton 12 cm = 95 L/m²	Voile béton 14 cm = 110 L/m²
35 cm	B-HI35/12+19	B-HI35/14+17
	UC : 0.18 R : 5.56	UC : 0.19 R : 5.26

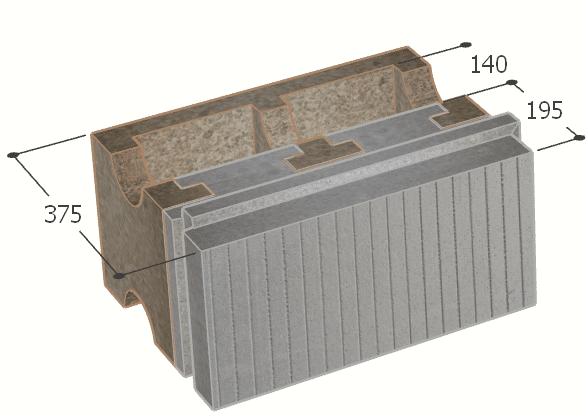

37.5 cm	B-HI38/12+22	B-HI38/14+20
	UC : 0.15 R : 6.67	UC : 0.16 R : 6.25

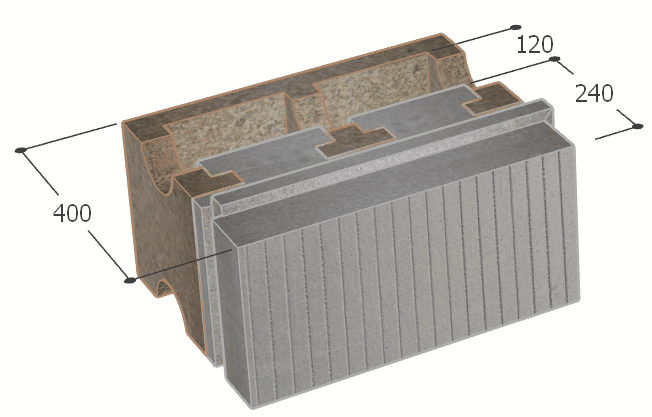

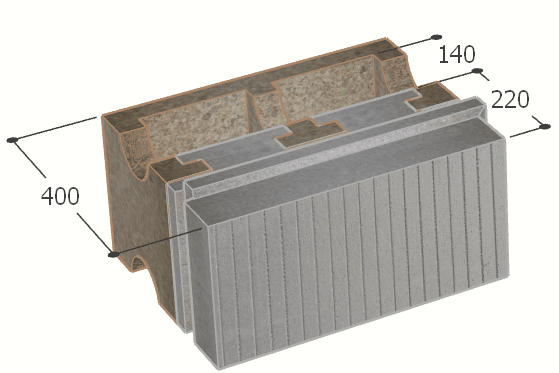

40 cm	B-HI40/12+24	B-HI40/14+22
	UC : 0.14 R : 7.14	UC : 0.15 R : 6.67

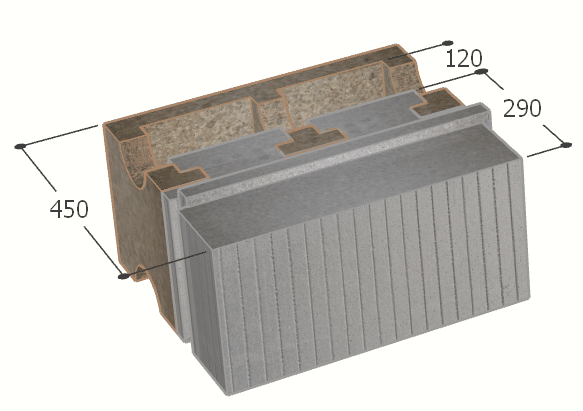

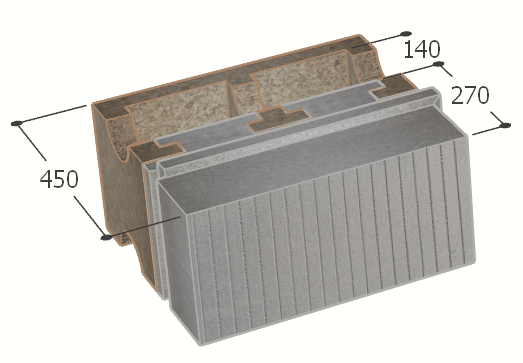

45 cm	B-HI45/12+29	B-HI45/14+27
	UC : 0.11 R : 9.09	UC : 0.12 R : 8.33

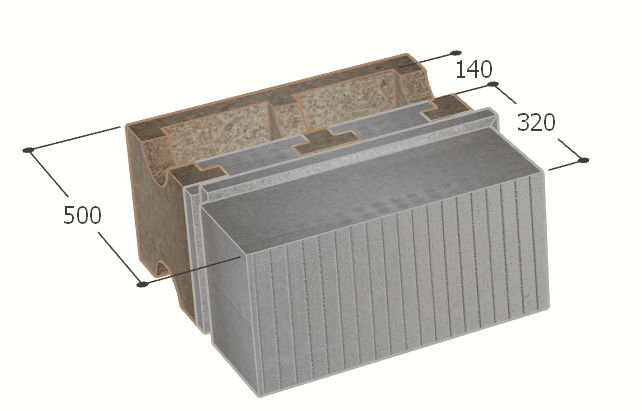

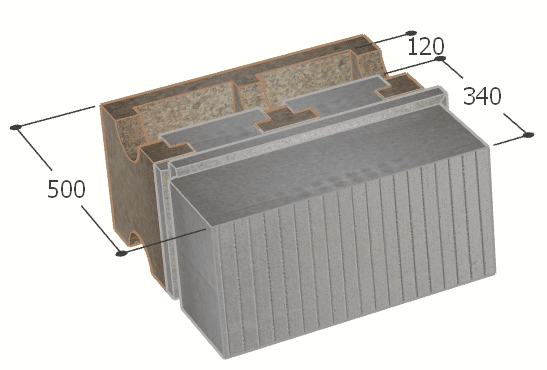

50 cm	B-HI50/12+34	B-HI50/14+32
	UC : 0.09 R : 11.11	UC : 0.10 R : 10.00

Caractéristiques techniques

Performance thermique	R de 5,26 à 11,11 m².K/W U de 0,19 à 0,09 W/m².K (calcul du bloc sans béton et sans enduit ou parement)
Isolation thermique	Lambda bois-ciment : 0,104 W/m².K Lambda polystyrène graphité : 0,031 W/m².K
Absorption phonique	> 90 % entre 100 et 5000 Hz
Isolation acoustique	-50 dB – mur enduit de 20 cm avec 12 cm de voile béton -56 dB – mur enduit de 25 cm avec 16 cm de voile béton
Résistance à la flexion	~ 200 DaN (paroi non remplie de béton)
Résistance au feu	> 6 heure selon la norme ISO 834
Classement au feu	Ininflammable, classé M1
Imputrescible	Oui
	Dimensions
Largeur	50 cm
Hauteur	25 cm
Profondeur	de 35 à 50 cm
Voile béton	12 ou 14 cm (ou plus sur demande)
Polystyrène	de 17 à 34 cm

Mise en oeuvre

Découpe d’un bloc

Découper le tenon central à la largeur souhaitée (ici 12 cm) et rassembler les deux parties pour obtenir un bloc de 38 cm. Ce procédé conserve tenons et mortaises pour un maintien optimal. Cette découpe est réalisée sur chantier.

Angle externe

Angle interne

Angle interne et ouverture

Angle externe, angle interne et ouverture

Ouverture avec isolant additionnel

Ajuster la hauteur de l’ouverture par découpe de tranches de bloc (ici découpe à 15 cm). Les tranches peuvent être coupées sur chantier ou en usine à la demande.

La pause d’un linteau n’est pas nécessaire dans toutes les configurations. Ici, pas de linteau mais dans ce cas, la pose d’un chaînage entre les deux rangées de blocs au dessus de l’ouverture est obligatoire.

Les côtés latéraux sont garnis de pièces d’angles.

Les angles et les coins des ouvrants sont renforcés au moyen de profilés d’angle flexible avec armature :

Les angles au dessus des fenêtres ou portes sont renforcés au moyen de profilés goutte d’eau :

Isolation avec le radier

Placer les blocs avec la partie isolation dépassant du radier. Pour éviter les ponts thermiques, prolonger l’isolation Fixolite, au niveau du radier, avec des panneaux en XPS.

Les blocs Fixolite peuvent être enfuit dans le sol. Devant les blocs et l’isolant XPS, toujours placer une membrane d’étanchéité (élastomère) doublée éventuellement d’une membrane drainante alvéolée.

Fondations avec vide sanitaire

Schéma représentatif des fondations avec un vide sanitaire d’une hauteur conseillée de 80 cm (vue de l’extérieur) :

Composant	Remarques
Blocs à bancher	Ce schéma est également d’application pour les blocs à bancher avec isolant interne. Il est conseillé d’enfuire le bloc Fixolite dans le sol afin d’eviter le passage du froid.
Blocs isolants	Une première rangée de blocs isolants (type béton cellulaire) est conseillé si le vide sanitaire est hors-sol.
Film d’étanchéité	Un film d’étanchéité, bande d’arase ou enduit bitumeux est appliqué avant la première rangée de blocs
Fondations	Les fondations en béton armés sont ici de type semelle filante. Les semelles filantes servent à répartir les charges sur une plus grande surface afin que l’ouvrage ne s’enfonce pas dans le sol. Sous les fondations, il est conseillé de couler un béton de propreté.
Enduit bitumeux	Entre le film drainant et l’isolant du bloc Fixolite, un enduit bitumeux est conseillé afin de protéger l’isolant des rongeurs et des infiltrations. Si le vide sanitaire est hors sol, l’enduit de facade est appliqué directement à ce niveau.
Film drainant	Le film (type Delta-MS) avec une structure à noppes (pastilles) facilite le drainage et protège le mur des chocs.
Graviers drainants	Les graviers sont posés sur toute la hauteur du vide sanitaire. Ils facilitent le drainage et évite que le drain ne se bouche
Drain	Un drain est un tuyau, souvent en plastique, de diamètre de 10 à 15 cm et perforé sur la partie supérieure. Il est entouré de pierre de petite taille. L’eau du drain doit pouvoir s’évacuer (puit, égout, mare…).
Barrière anti-racinaire	Le barrière anti-racinaire ou géotextile permet au drain de rester propre et de conserver sa qualité drainante.
Enduit et armature	Le bloc Fixolite est compatible avec tous les enduits du marché. L’enduit est toujours marouflé dans une armature en fibre de verre. Pour une isolation extérieure au PSE, les enduits organiques sont conseillés. Cet enduit, composés de résine synthétique, est souvent le plus économique. Il permet la réalisation d’un enduit mince, parfois en une seule couche.
Solins	Le solin est posé avant l’enduit qui le recouvre partiellement. Le solin est collé sur l’isolant sans utilisation de vis et recouvre le film drainant évitant ainsi les infiltrations d’eau. Il sert également d’arrêt d’enduit de facade.

Schéma représentatif des fondations avec un vide sanitaire d’une hauteur conseillée de 80 cm (vue de l’intérieur) :

Composant	Remarques
Blocs à bancher	Ce schéma est également d’application pour les blocs à bancher avec isolant interne. Il est conseillé d’enfuire le bloc Fixolite dans le sol afin d’eviter le passage du froid.
Découpe	Le bloc est découpe à la hauteur voulue pour la pose des poutrelles. Cette découpe est généralement faite sur chantier.
Poutrelles	Le béton est coulé jusqu’à hauteur de la découpé avant la pose des poutrelles.
Hourdis	Les hourdis (ou entrevous) sont de préférence en polystyrène et englobent totalement les poutrelles afin d’aviter toute rupture de l’isolation.
Dalle	La dalle est en béton armé d’une hauteur de 15cm. La dalle prend 3 à 4 semaines de séchage. Le ferraillage vertical est poser dans la dale au minimum à chaque angle de la maison. En cas de zone parasismique, le ferraillage est également necessaire autour de chaque ouvrant.
Isolant sous-chape	Panneaux isolant de 8 à 12 cm d’épaisseur. L’isolant, souvent en polystyrène, sous sa forme expansée (PSE) ou extrudée (XPS), est une solution économique, qui a de plus l’avantage d’être compatible avec les planchers chauffants.
Chape	Son épaisseur est comprise entre 4 et 6 cm
