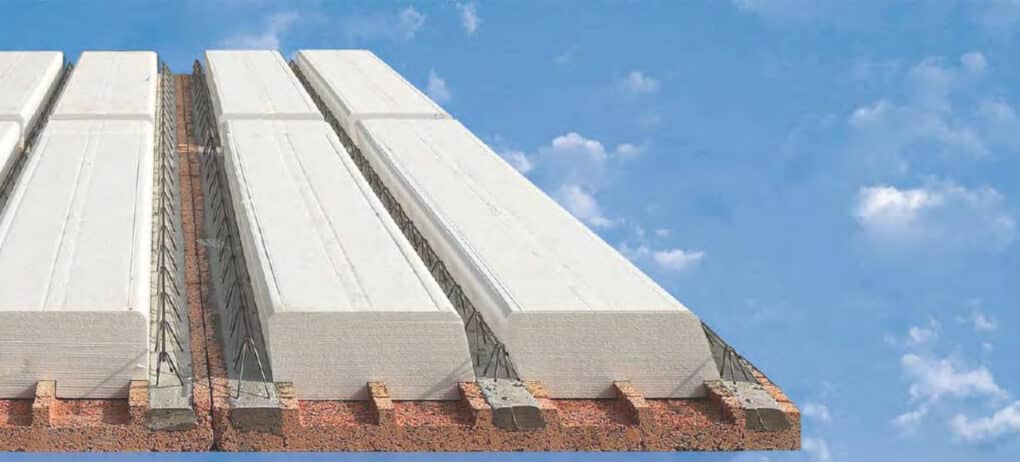

La dalle de plancher Isobloc, pour structures horizontales ou inclinées à haute isolation thermo-acoustique, est composée de poutrelles en béton, d’éléments en bois minéralisé de 5 cm et de blocs d’allègement en polystyrène.
Quatre dalles sont proposées : 20, 24, 28 et 32 – nombre qui correspond à la hauteur du béton en cm.
Les dalles sont conformes aux réglementations actuellement en vigueur, telles que
- Marquage CE conformément à la norme européenne harmonisée EN 15037-1:2008
- Essais thermiques en référence aux normes UNI EN 1745 • UNI EN ISO 10456
- UNI EN 12524 • UNI EN ISO 10211 • UNI EN ISO 6946
- Tests acoustiques en référence à UNI EN ISO 140 et UNI EN ISO 717
- Tests de résistance au feu en référence à UNI EN 1365-2:2002
Portée
| Portée maximale (m) | 20 | 24 | 28 | 32 | |
|---|---|---|---|---|---|
| Portée maximale | 5 | 6 | 7 | 8 |
Résistance et transmission thermique
| R et U | 20 | 24 | 28 | 32 | |
|---|---|---|---|---|---|
| R • m².K/W | 0.69 | 0.65 | 0.63 | 0.60 | |
| U • W/m².K | 1.27 | 1.36 | 1.43 | 1.50 |
Cotes
| Cotes (cm) | 20 | 24 | 28 | 32 | |
|---|---|---|---|---|---|
| A | Hauteur de la dalle bois/ciment | 5 | 5 | 5 | 5 |
| B | Hauteur du polystyrène | 16 | 20 | 24 | 28 |
| C | Hauteur totale de la dalle = A+B | 21 | 25 | 29 | 33 |
| D | Hauteur de la finition béton | 4 | 4 | 4 | 4 |
| E | Hauteur totale – hors enduit = C+D | 25 | 28 | 33 | 37 |
| F | Hauteur béton = E-A | 20 | 24 | 28 | 32 |
| Largeur | 120 | 120 | 120 | 120 | |
| Longeur (max) | 500 | 600 | 700 | 800 |
Poids
| Poids (kg/m²) | 20 | 24 | 28 | 32 | |
|---|---|---|---|---|---|
| A | Poids du panneau | 57 | 58 | 59 | 59 |
| B | Poids du béton de finition | 193 | 222 | 251 | 279 |
| C | Poids total in situ = A+B | 250 | 281 | 311 | 337 |
Volume
| Volume (l/m²) | 20 | 24 | 28 | 32 | |
|---|---|---|---|---|---|
| Volume du béton de finition | 77 | 89 | 100 | 112 |

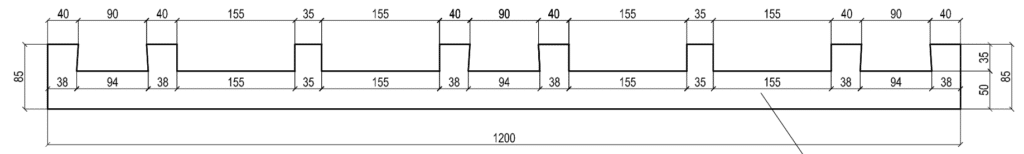

Structure de base en bois-ciment
Schémas technique

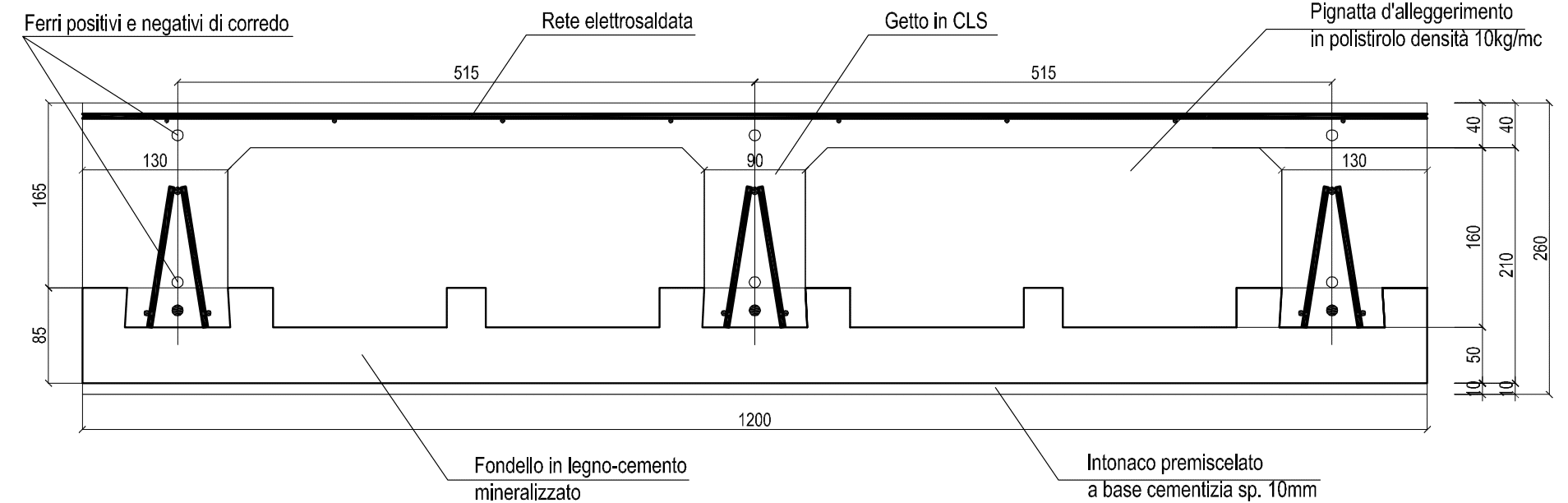

Dalle de 20

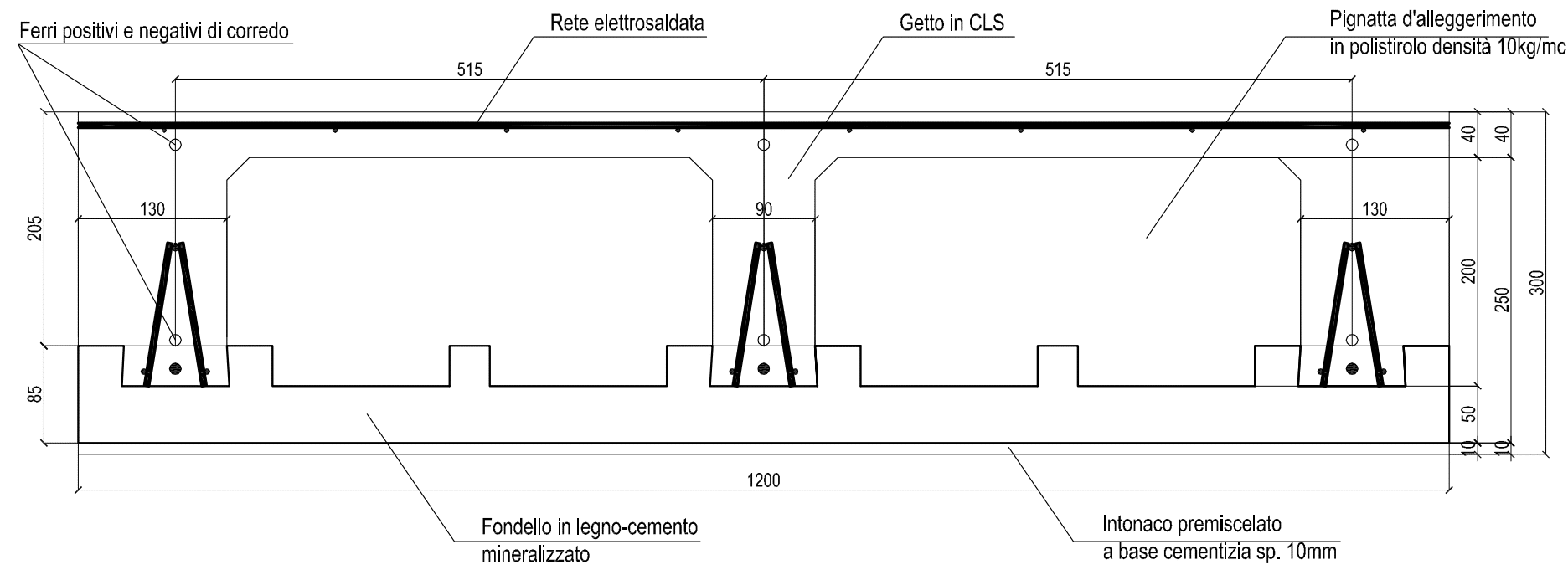

Dalle de 24

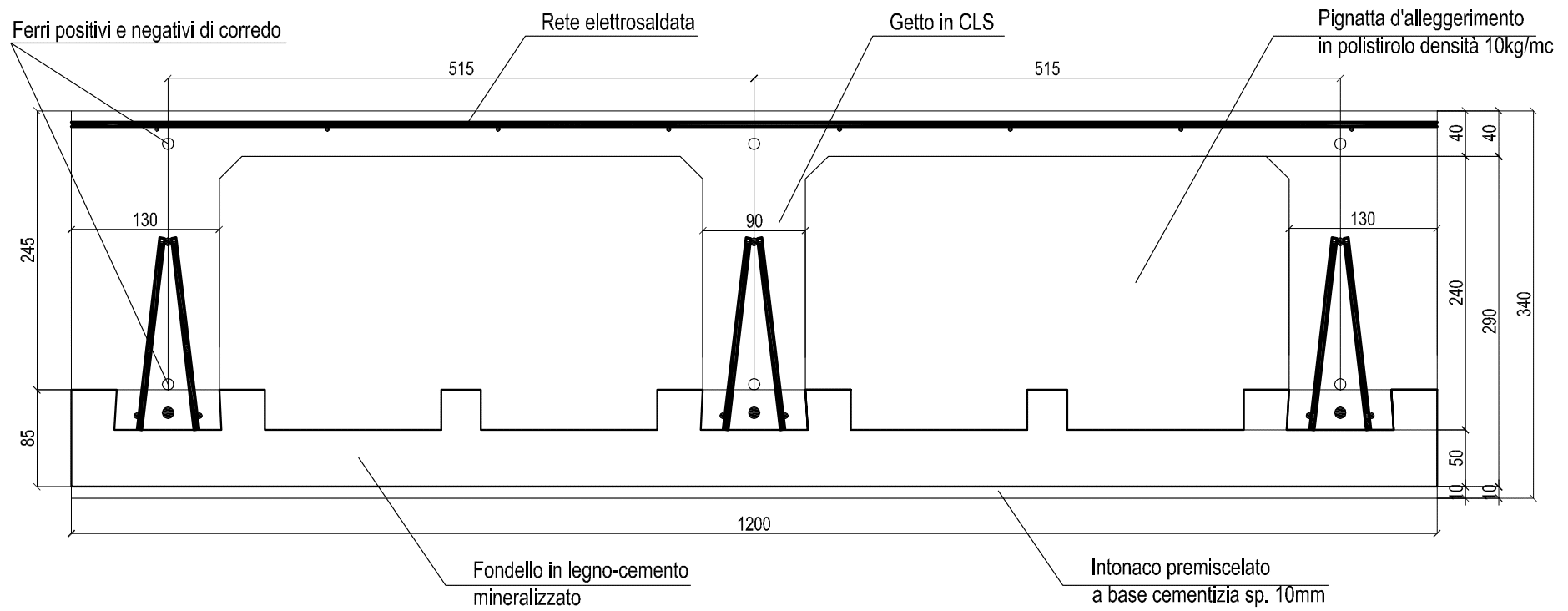

Dalle de 28

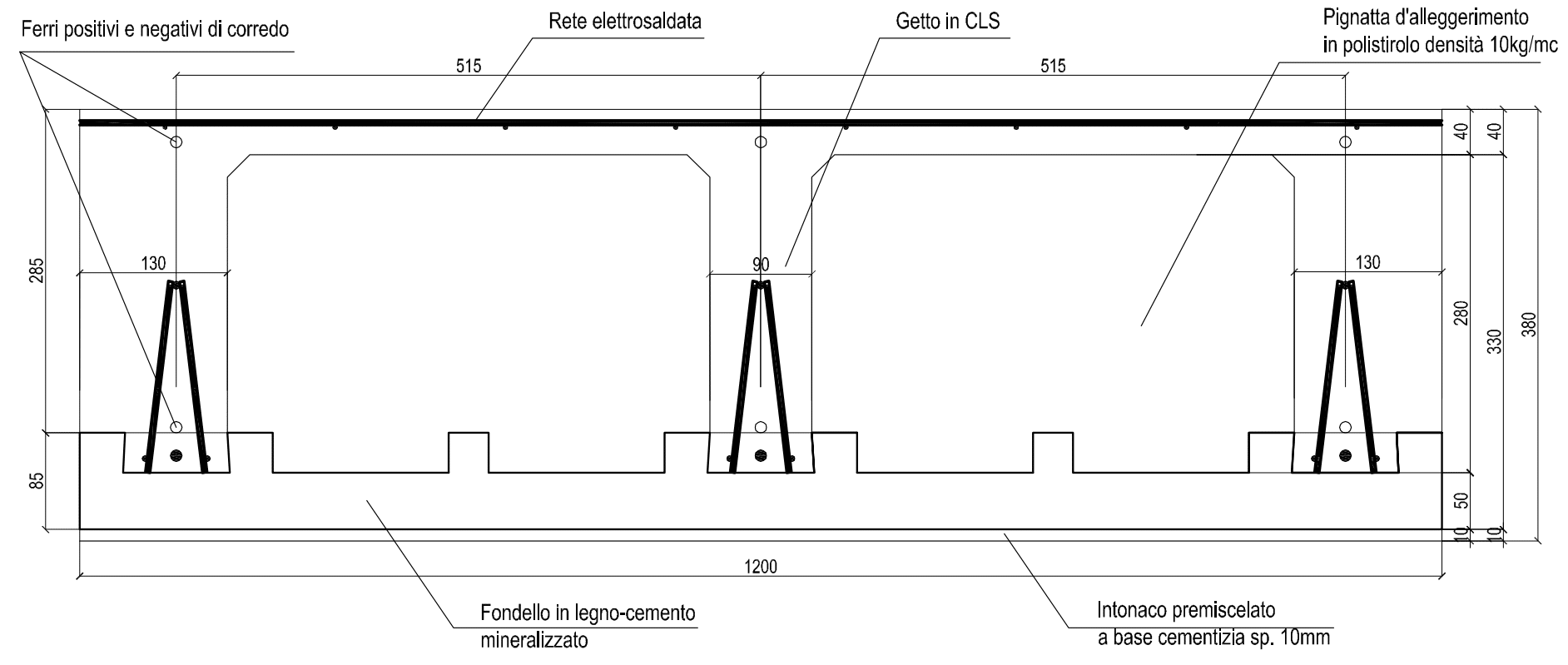

Dalle de 32
